| Yükseklik (mm) | IPE | HEA | HEB | NPI | NPU |
|---|---|---|---|---|---|
| 80 | 6,0 | – | – | 5,9 | 8,6 |
| 100 | 8,1 | 16,7 | 20,4 | 8,3 | 10,6 |
| 120 | 10,4 | 19,9 | 26,7 | 11,1 | 13,4 |
| 140 | 12,9 | 24,7 | 33,7 | 14,3 | 16,0 |
| 160 | 15,8 | 30,4 | 42,6 | 17,9 | 18,8 |
| 180 | 18,8 | 35,5 | 51,2 | 21,9 | 22,0 |
| 200 | 22,4 | 42,3 | 61,3 | 26,2 | 25,3 |
| 220 | 26,2 | 50,5 | 71,5 | 31,1 | 29,4 |
| 240 | 30,7 | 60,3 | 83,2 | 36,2 | 33,2 |
| 260 | – | 68,2 | 93,0 | 41,9 | 37,9 |
| 270 | 36,1 | – | – | – | – |
| 280 | – | 76,4 | 103,0 | 47,9 | 41,8 |
| 300 | 42,2 | 88,3 | 117,0 | 54,2 | 46,2 |
Avrupa normlarındaki nominal değerlerin yuvarlatılmış halidir. Sipariş ve hesapta üretici sertifikasını esas alın.
Sanayi profilleri, çelik konstrüksiyonun taşıyıcı iskeletini oluşturan IPE, HEA, HEB, NPI ve NPU gibi hadde ürünlerinin genel adıdır. Solakoğlu Metal olarak bu profil gruplarını stoktan tedarik ediyor, hangar, çelik bina, depo ve ek bina projelerinde kiriş ve kolon olarak kullanılmak üzere doğrudan şantiyeye sevk ediyoruz. Bu sayfada hangi profilin nerede tercih edildiğini, birbirinden farklarını ve doğru seçim için nelere bakılması gerektiğini bulabilirsiniz.
Sanayi profilleri nedir, hangi ürünleri kapsar?
Sanayi profilleri denildiğinde genellikle kesiti harf şekline benzeyen, sıcak haddelenmiş yapısal çelik profiller kastedilir. Bunlar I profil, H profil ve U profil olarak üç temel kesit ailesinde toplanır. Çelik yapılarda kiriş, kolon, aşık ve çerçeve elemanı olarak kullanıldıkları için konstrüksiyon işlerinin temel malzemesidir.
Stoğumuzda NPI, NPU, IPE, HEA ve HEB profilleri bulunur. Her birinin kesit geometrisi ve yük taşıma davranışı farklı olduğundan, aynı iş için hepsi birbirinin yerine kullanılamaz. Doğru profil seçimi hem güvenliği hem de malzeme maliyetini doğrudan etkiler.
- IPE profil: dar flanşlı, yüksekliği genişliğine göre fazla I kesit
- HEA ve HEB profil: geniş flanşlı H kesitler, HEB daha kalın ve ağır seridir
- NPI demir: eğimli flanşlara sahip standart I profil
- NPU demir: U kesitli profil
IPE profil: kiriş uygulamalarının temel seçeneği
IPE profil, I kesitli ve paralel flanşlı bir üründür. Gövde yüksekliğinin flanş genişliğine göre fazla olması, eğilme etkisindeki elemanlarda verimli çalışmasını sağlar. Bu nedenle çatı aşıkları, döşeme kirişleri ve ara kat kirişleri gibi esas olarak eğilmeye maruz kalan yerlerde sık tercih edilir.
IPE profil kolon olarak da kullanılabilir ancak zayıf eksen yönündeki rijitliği sınırlıdır. Basınç etkisindeki, burkulma riski taşıyan elemanlarda genellikle H kesitler öne çıkar. Hangi kesitin uygun olduğuna statik hesap sonucunda yetkili mühendis karar vermelidir.
HEA ve HEB profil: kolon ve ağır yük taşıyan elemanlar
H profil ailesinde flanş genişliği gövde yüksekliğine yakındır. Bu geometri, burkulmaya karşı iki eksende de dengeli bir davranış sunar ve kolonlarda önemli avantaj sağlar. HEA profil hafif seridir; aynı gövde yüksekliğinde HEB profile göre daha az malzeme içerir.
HEB profil ise daha kalın flanş ve gövdeye sahip olduğundan daha yüksek taşıma kapasitesi gerektiren kolonlarda, büyük açıklıklı kirişlerde ve ağır yüklü çerçevelerde kullanılır. HEA ile HEB arasındaki seçim, yük, açıklık ve ekonomi dengesine göre proje mühendisi tarafından belirlenir. Ağırlık farkı ciddi olabileceği için tedarik öncesi tablodan kontrol yapılması yararlıdır.
NPI demir ve NPU demir: farkları ve kullanım alanları
NPI demir, flanş iç yüzleri eğimli olan klasik I profildir. Kiriş, ray taşıyıcısı, makine altı şasesi ve tali taşıyıcılarda yaygın olarak görülür. Kaynaklı birleşimlerde ve bulonlu bağlantılarda kullanımı eskiden beri bilinen bir üründür.
NPU demir ise U kesitlidir ve açık yüzü sayesinde diğer elemanlara bağlanması kolaydır. Merdiven kirişleri, platform çerçeveleri, çift U ile kutu kesit oluşturma, aşık ve şase uygulamalarında kullanılır. Çelik merdiven taşıyıcılarında ve yardımcı çerçevelerde U profil pratik bir çözümdür.
Doğru profil seçerken nelere bakılır?
Profil seçimi yalnızca ölçü seçmek değildir. Yapının açıklığı, kat yükleri, rüzgar ve kar etkileri, bağlantı detayları ve kullanılacak çelik kalitesi birlikte değerlendirilir. Bu hesaplar statik proje kapsamındadır ve yetkili mühendis onayı gerektirir; biz tedarik ve imalat tarafında projedeki profilleri karşılamaya odaklanırız.
Tedarik aşamasında şunlar kontrol edilmelidir:
- Projede belirtilen profil cinsi ve boyutu
- Gereken boy ve adet
- Kesim, delik veya kaynak hazırlığı gerekip gerekmediği
- Boya veya astar ihtiyacı
- Şantiyedeki boşaltma imkanı ve araç erişimi
Ağırlık tablosu ve metraj
Profillerin metre ağırlığı, hem nakliye planlaması hem de malzeme hesabı için gereklidir. Sayfamıza eklenecek ağırlık tablosu bu amaçla kullanılabilir. Kesin metraj için proje üzerindeki profil listesi esas alınmalıdır.
Çelik konstrüksiyonda sanayi profillerinin kullanımı
Hangar, çelik bina ve depo gibi yapılarda kolonlar genellikle H kesitli, aşıklar ve ara kirişler ise I veya U kesitli profillerle oluşturulur. Atölyemizde kesim, kaynak, astar ve boya işlemlerini yaparak elemanları montaja hazır hale getirebiliriz. Sahada mobil vinç, makaslı platform ve sepetli platform ile montaj gerçekleştiriyoruz.

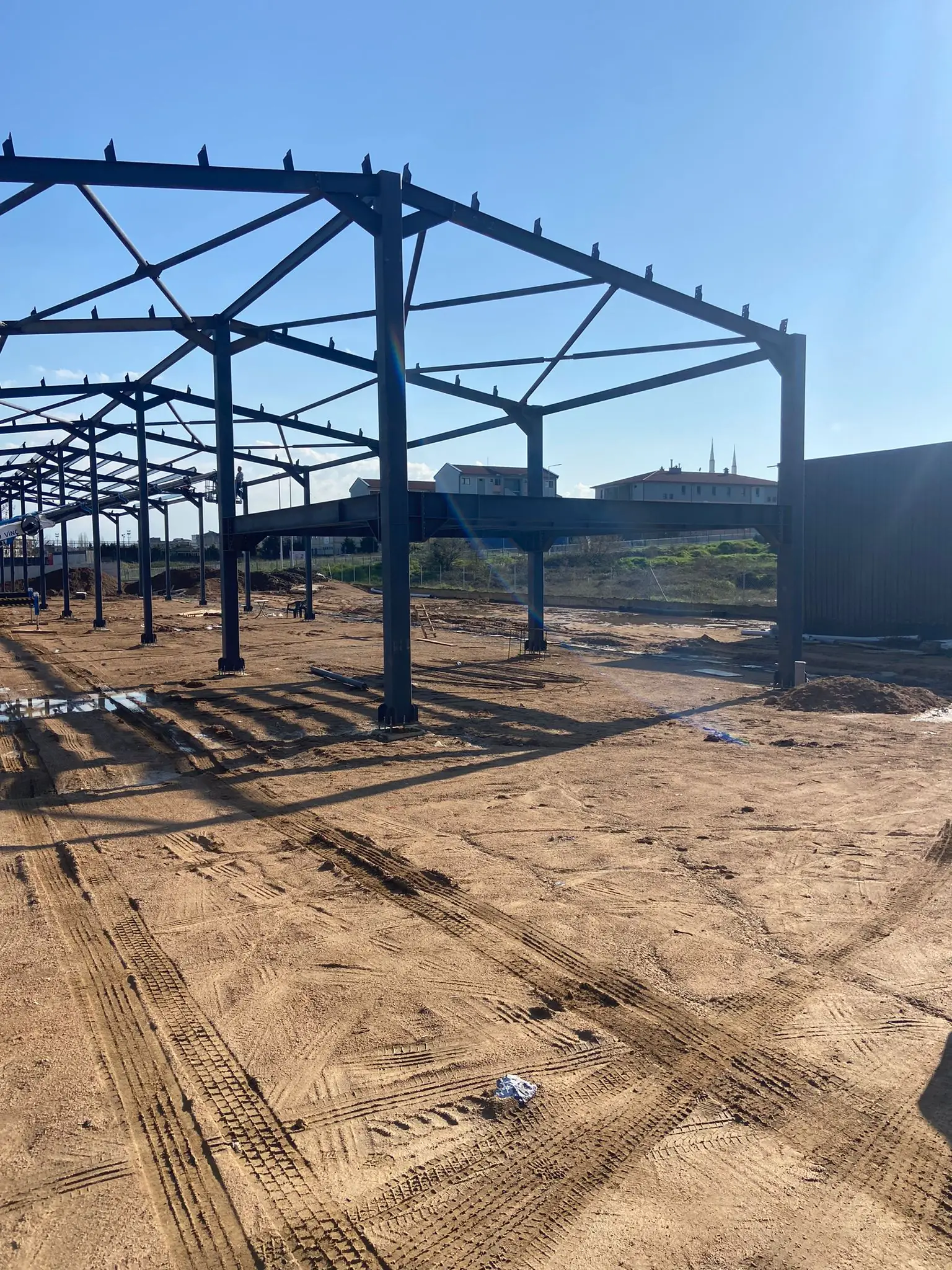

Gebze çelik bina projemizde kolon ve çatı makasları atölyede imal edilip ankrajlara oturtulmuş, çapraz bağlantılar yapılmış, çatı aşıkları vinçle kaldırılarak sepetli platformdan bağlanmıştır. Yalnızca profil tedarik etmek isteyenler için de stoktan sevkiyat yapıyoruz.
Stoktan şantiyeye tedarik ve WhatsApp'tan fiyat isteme
Sanayi profillerini tır ve kamyonla doğrudan şantiyenize sevk ediyoruz. Siparişiniz için profil cinsini, ölçüsünü, boyunu ve adedini; mümkünse teslimat adresini bize iletmeniz yeterlidir. Projeniz kesim veya boyalı imalat gerektiriyorsa bunu da belirtmeniz süreci hızlandırır.
Fiyatlar sitede yayımlanmaz; teklif WhatsApp veya telefonla verilir. 0542 608 25 39 numarasından bize ulaşabilir, profil listenizin fotoğrafını ya da projenizin ilgili sayfasını gönderebilirsiniz.
Sık sorulan sorular
IPE, HEA ve HEB profil arasındaki temel fark nedir?
IPE dar flanşlı bir I profildir ve daha çok kirişlerde kullanılır. HEA ve HEB geniş flanşlı H profillerdir; kolonlarda ve ağır yüklü elemanlarda tercih edilir. HEB, HEA'ya göre daha kalın ve ağırdır.
NPI ile IPE aynı profil midir?
Hayır. İkisi de I kesitlidir ancak NPI'da flanş iç yüzleri eğimlidir, IPE'de flanşlar paralel yüzlüdür. Kesit değerleri de farklı olduğundan birbirinin yerine kullanılmadan önce mühendis kontrolü gerekir.
Hangi profili kullanacağıma kim karar verir?
Profil seçimi statik hesaba bağlıdır ve yetkili bir inşaat mühendisinin onayını gerektirir. Biz projede belirtilen profilleri tedarik eder, istenirse imalat ve montajını yaparız.
Profilleri kesilmiş veya boyalı olarak alabilir miyim?
Evet, atölyemizde kesim, kaynak, astar ve boya yapılabilir. İhtiyacınızı sipariş sırasında belirtmeniz yeterlidir.
Fiyat teklifini nasıl alırım?
Profil cinsi, ölçü, boy ve adet bilgisini 0542 608 25 39 numarasına WhatsApp veya telefonla iletmeniz yeterlidir. Fiyatlar sitede yayımlanmaz, teklif doğrudan verilir.
